全自动回转滚筒干燥机：精密协同，构建高效干燥核心框架

更新时间：2026-03-11

点击次数：15

　　全自动回转滚筒干燥机凭借各结构模块的紧密配合，实现物料的高效干燥处理。从承载物料的核心筒体，到提供动力的传动系统，再到保障干燥效果的热风、密封等装置，每个结构都各司其职，共同构成一套稳定、高效的干燥作业体系，广泛适配化工、建材、食品等多行业的物料干燥需求。

　　一、筒体系统：物料干燥的核心载体

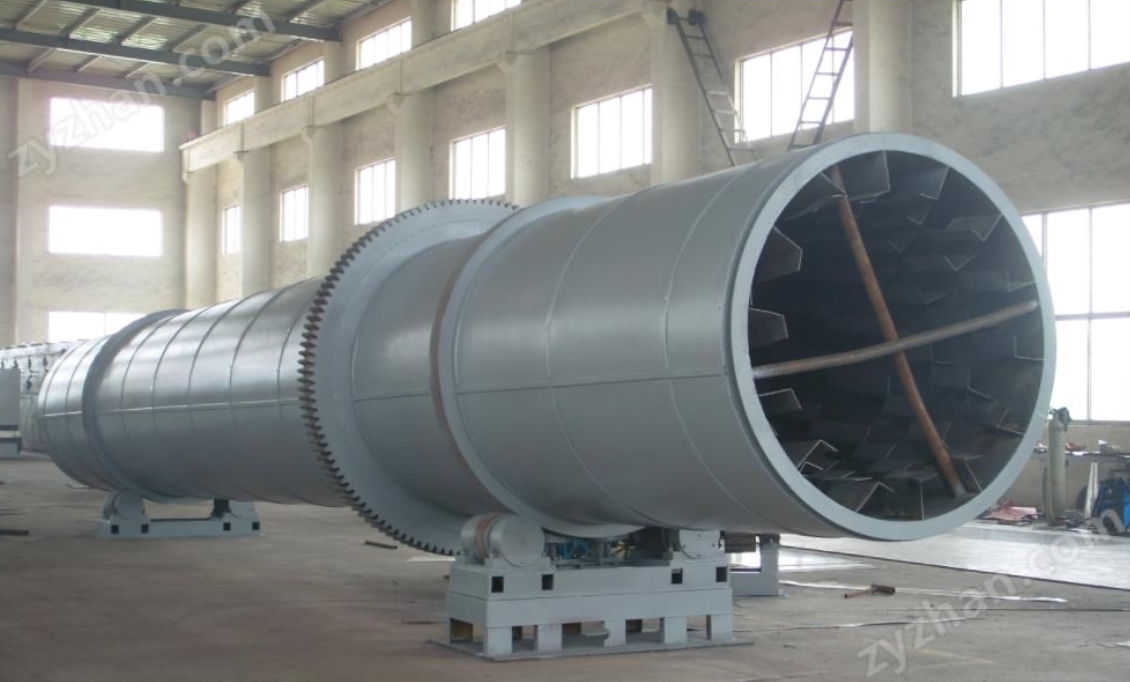

　　筒体系统是设备的核心部分，主要由滚筒本体、滚圈、托轮、挡轮和传动装置构成。滚筒本体承载着待干燥物料，通过自身旋转带动物料运动；滚圈与托轮相互配合，支撑起滚筒的重量，确保其平稳转动；挡轮则能防止滚筒在运行过程中出现轴向窜动；传动装置为滚筒的旋转提供稳定动力，保障设备持续运转。

　　二、扬料装置：强化热交换的关键组件

　　扬料装置以各式扬料板为核心，包括升举式、扇形式、蜂窝式等多种类型。当滚筒旋转时，扬料板会将物料不断抄起、抛撒，使物料在筒内形成均匀的料幕，大幅增加物料与热空气的接触面积，从而提升干燥效率，同时还能通过不同类型扬料板的设计，调整物料在筒内的停留时间，适配不同物料的干燥需求。

　　三、支撑装置：保障设备平稳运行的基础

　　支撑装置主要由托轮轴承组和底座组成。托轮轴承组直接支撑着滚筒的重量，通过优质耐磨材料的选用，减少运转过程中的摩擦损耗，确保滚筒转动平稳；底座则为整个支撑装置提供稳固的安装基础，分散设备运行时产生的震动，保障设备整体的稳定性。

　　四、密封装置：提升热效率与环保性的屏障

　　密封装置采用轴向迷宫密封、径向接触密封等形式，安装在筒体的两端。它能有效防止热风和粉尘从筒体内外泄，既减少了热量损失，提升了热效率，又避免了粉尘对工作环境的污染，让设备运行更符合环保要求。

　　五、热风系统：提供干燥动力的能量核心

　　热风系统由热风炉/换热器、进风管道和尾气排放系统构成。热风炉或换热器通过燃烧燃料或热交换产生热风，为物料干燥提供所需的热源；进风管道将热风精准送入滚筒内部，与物料充分接触；尾气排放系统则将干燥过程中产生的湿热废气排出，维持筒内的干燥环境，保障干燥过程持续进行。

　　六、给排料系统：保障物料连续流转的通道

　　给排料系统包含进料螺旋/溜槽、出料箱/星形卸料器等部件。进料螺旋或溜槽负责将待干燥的湿物料稳定送入滚筒内，确保进料均匀；出料箱和星形卸料器则控制干燥后物料的排出速度，保证物料连续、稳定地流出设备，同时防止漏风漏料情况的发生，维持设备内部的压力平衡。

　　七、控制系统：实现自动化运行的智慧中枢

　　控制系统以PLC控制系统和触摸屏为核心，搭配各类传感器。PLC控制系统能对设备的运行参数如温度、转速、烘干时间等进行精确控制和实时监测，实现自动化操作；触摸屏作为人机交互界面，方便操作人员设置和调整参数，同时实时显示设备的运行状态，让设备操作更便捷、管理更高效。
